Ventilateur éléctrique de radiateur de DS 23

[villemagne cedric]

Bonjour, suite à une mauvaise manip' lors de la restauration de ma DS 21 IE de 72, son radiateur a été detruis, et je l'es remplacé par un radiateur de DS23, or ce dernier est munie d'un ventilateur additionnel que j'aimerais connecter, cependant je n'est aucune idée du branchement à effectuer, est-ce que l'un d'entre vous aurais un schemas de cablage avec l'emplacement de la sonde adequoite. d'avance merci.

[WAGNEUR ERIC]

La sonde sur radiateur commande un relais qui fait tourner le ventilo.
Puissance : Un + constant fusible relais puis sortie realis vers moteur puis masse.
Commande : un + contact vient sur relais puis vers sonde puis masse.
En regardant sur les pdf il y a le schéma complet.

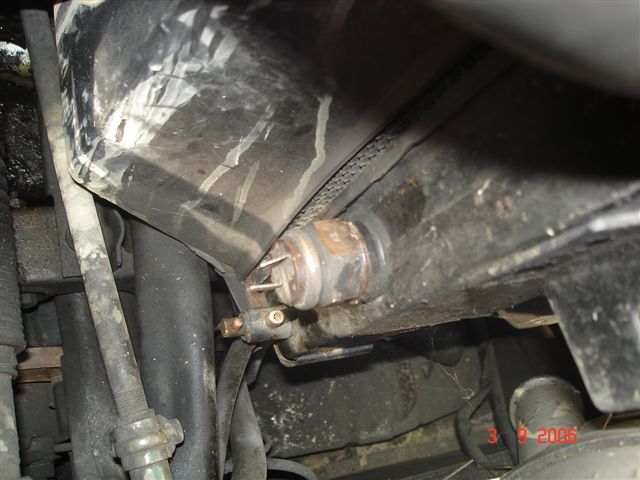

La sonde se trouve sur le radiateur à coté de la vidange, à l'arrière et a droite, on peut guère la manquer.
